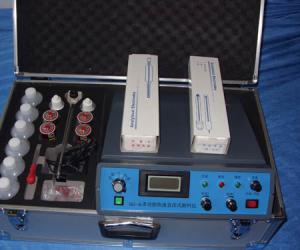

一、適用范圍及使用條件

測量石灰劑量、水泥劑量和石灰中的有效氧化鈣含量。 使用條件：環(huán)境溫度5～35℃℃  相對濕度小于80％

二、技術指標

 1、直讀式測鈣儀測量范圍及誤差：

  (1)石灰劑量：6.0%—18.0%，絕對誤差不大于0.4%   (2)水泥劑量：3.0%—10.0%，絕對誤差不大于0.4%   (3)有效氧化鈣含量：20%——80%，絕對誤差不大于2%   2、分辨率：   (1)石灰劑量：0.1%   (2)水泥劑量：0.1%   (3)有效氧化鈣含量：1%

 三、使用說明

 1）功能選擇。用于選擇不同的測量功能，分別在mV電位計，C1石灰劑量，C2水泥劑量，CaO之間切換。功能選擇鍵會解除數(shù)據(jù)的鎖定功能。

  2）校準。按下校準鍵3秒鐘，儀器進入校準狀態(tài)，在校準狀態(tài)下，輕按校準鍵，用于切換需要校準的功能項。此時操作寫校準點1，寫校準點2有效。    3）自動測量。按下自動測量后，自動啟動攪拌，60秒后，攪拌停止，再過20秒，顯示數(shù)據(jù)鎖定不再變化。在數(shù)據(jù)鎖定狀態(tài)下，按下功能選擇鍵切換功能可以解除鎖定。

  4）清零。當前電壓清零，該功能僅僅在mV電位計下用于清除當前電壓零點，用于自動顯示兩次測量的電位的差值。

  5）打印。用于打印當前試驗結(jié)果。操作前確認已經(jīng)正確連接了打印機電源，數(shù)據(jù)線，并確保打印機正確安裝了打印紙和色帶，并處于聯(lián)機狀態(tài)。    6）啟動/停止。攪拌電機的啟動與停止。

  7）調(diào)速。攪拌電機調(diào)速，可以在3檔速度中來回選擇。    8）電源。儀器電源開關。

 四、實驗準備

1、測量石灰劑量之前，需要配制二個已知石灰劑量的校準溶液對儀器進行校準。“校準溶液1”定為6.0%，“校準溶液2”定為14.0%。

2、測量水泥劑量之前，需要配制二個已知水泥劑量的校準溶液對儀器進行校準。“校準溶液1”定為3.0%，“校準溶液2”定為10.0%。

3、 測量有效氧化鈣含量之前，需要配制二個已知有效氧化鈣含量的校準溶液對儀器進行校準。“校準溶液1”定為20%，“校準溶液2”定為80%。

五、試驗步驟

1、根據(jù)測試要求，配制相應的校準溶液對儀器進行校準。

為了使溶液均勻，“校準溶液”或“被測樣品溶液”都要定時攪拌，攪拌有“自動”和“手動”兩種形式，操作者根據(jù)需要按向“自動”或“手動”位置   在“手動”位置按一下“啟動”按鈕后，溶液便被攪拌，此時“攪拌”指示燈亮，調(diào)節(jié)“調(diào)速”旋鈕使攪拌速率適當，再按一下“啟動”按鈕，攪拌便停止，“攪拌”指示燈熄滅。這樣，操作者可以自已選取攪拌時間。

  在“自動”位置，按一下“啟動”按鈕后溶液便攪拌，此時，“攪拌”指示為亮，60秒鐘攪拌自動停止，“攪拌”指示燈熄滅30秒鐘后“鎖定”指示燈亮，此時顯示器的數(shù)字被“鎖住”，SG-6多功能石灰土直讀測鈣儀 鈣鎂含量測定儀廠家質(zhì)量好直到再按“啟動”按鈕后，重復上述過程。   工作選擇開關“關—mV—C1—C2—Cao”在“關”是關機，在“mV”位置儀器顯示毫伏值。在“C1”位置顯示的是石灰劑量，在“C2”位置顯示的是水泥劑量，在“Cao”位置顯示的是有效氧化鈣含量。

  “校準1”調(diào)節(jié)器是專為“校準溶液1”設置，當電極在“校準溶液1”中時，調(diào)節(jié)使儀器顯示“校準溶液1”的數(shù)值。

“校準2”調(diào)節(jié)器是專為“校準溶液2”設置，當電極在“校準溶液2”中時，調(diào)節(jié)使儀器顯示“校準溶液2”的數(shù)值。

2、儀器和電極的自查

  要得到準確的測量結(jié)果必須要有合格的儀器、合格的電極、合格的溶液和正確的操作，操作者除了要學會正確操作和仔細配制各種溶液外，還需要判斷儀器和電極是否合格。這里介紹儀器和電極的自查方法。

  1）、 接通電源，儀器不接電極。工作選擇開關置“mV”，此時顯示器有數(shù)字顯示。“自動/手動”開關按向“手動”。使儀器處于不攪拌狀態(tài)，調(diào)節(jié)“校準1” 逆時針至最右端儀器顯示約在—80.0至—100.0之間。順時針到最右端，儀器顯示約在+18.0到+30.0之間。

  2）、直讀式測鈣儀工作選擇開關置“mV”，調(diào)節(jié)“校準1”使儀器顯示“0.00”，工作選擇開關置“C”儀器應顯示6.0，若不是6.0可調(diào)節(jié)后面板上的“6%”使儀器顯示6.0。工作選擇開關置“mV”。調(diào)節(jié)“校準1“，使儀器顯示10.7。工作選擇開關置“C1”，調(diào)節(jié)“校準2”，使儀器顯示14.0。   下面檢查儀器線性：

  工作選擇開關置“mV”，調(diào)節(jié)“校準1”使儀器顯示3.6;   工作選擇開關置“C1”，儀器應顯示8.0±0.1;

  工作選擇開關置“mV”，調(diào)節(jié)“校準1“使儀器顯示6.4;   工作選擇開關置“C1”,儀器應顯示10.0±0.1;   工作選擇開關置“mV”，調(diào)節(jié)“校準1”使儀器顯示8.7;   工作選擇開關置“C1”，儀器應顯示12.0±0.1。

  3）、 取50m1燒杯一只，倒入30m1潔凈水，放入攪拌子，燒杯置儀器頂部“燒杯位置”。

  “自動/手動”開關按向“手動”，按一下“啟動”按鈕，燒杯中溶液攪拌，“攪拌”指示燈亮，調(diào)節(jié)“調(diào)速”電位器，可改變攪拌速率。再按一下“啟動”按鈕則攪拌停止，“攪拌”指示燈熄滅。“自動/手動”開關按向“自動”(如果此已經(jīng)攪拌則應等攪拌結(jié)束至鎖定指示燈亮)。按一下“啟動”按鈕，溶液攪拌，“攪拌”指示燈亮。60秒鐘攪拌停止，“攪拌”指示燈熄滅。30秒鐘后“鎖定”指示燈亮，顯示的數(shù)定被鎖住。

  再按一下“啟動”按鈕，將重復上述操作。

  3. 根據(jù)不同的試驗目的和要求進行測試

  (1). 測石灰中的有效鈣：    ①按要求準備試樣；    ②按要求校準儀器。

③石灰試樣測定：將石灰樣品溶液置儀器頂部“燒杯位置” ，按“啟動”按鈕，溶液攪拌， 攪拌指示燈亮，將電極浸入溶液，待溶液攪拌停止，攪拌指示燈滅，再待至 “鎖定”紅燈亮后記下儀器顯示數(shù)值。提起電極，取下第一個試樣，清水沖 洗電極并用的平均值作為該石灰樣品的有效鈣測量值。對第二個第三個試樣 進行上述操作，取三次平均值為樣品的測量值。

(2). 測水泥（或石灰）穩(wěn)定土中的水泥（或石灰）劑量：    ① 按要求準備標準溶液和施工現(xiàn)場的樣品溶液；    ②按要求校準儀器。

③石灰試樣測定：將石灰樣 品溶液置儀器頂部“燒杯位置” ，按“啟動”按鈕，溶液攪拌，攪拌指示燈亮， 將電極浸入溶液，待溶液攪拌停止，攪拌指示燈滅，再待至“鎖定”紅燈亮 后記下儀器顯示數(shù)值。提起電極，取下第一個試樣，清水沖洗電極并用的平 均值作為該石灰樣品的有效鈣測量值。取兩個樣品進行平行試驗，取兩次平均值為測量值。

 五、SG-6型多功能直讀式測鈣儀測量故障檢查

在實際測量中由于種種原因在校準儀器測量中會出現(xiàn)故障。這里介紹出現(xiàn)故障后的檢查步驟和判斷故障可能產(chǎn)生的部位。

本測量體系可分為控制器、電極、溶液三部分，分別檢查就能判斷故障發(fā)生在哪一個部位，然后再具體分析，排除故障。

檢查步驟如下：

1、儀器開機后，顯示一個非零的電壓值，按下清零鍵，清零后，零點不再飄移，說明儀器正常。

2、檢查電極，電極容易出現(xiàn)的故障是： （1）鈣電極未注入內(nèi)充溶液；或注錯內(nèi)充液。 （2）鈣電極內(nèi)充液太少，內(nèi)參比電極未侵入溶液

（3）鈣電極端部的薄膜脫膠，內(nèi)充溶液泄露，或白色薄膜變黃、變黑。 （4）甘汞電極內(nèi)充液面低于甘汞芯。 （5）甘汞電極內(nèi)充液變黃、失效。 （6）甘汞電極注錯內(nèi)充液。

3、控制器和電極檢查后未發(fā)現(xiàn)問題但故障仍有，這時可用50ml燒杯加入當?shù)刈詠硭?0ml左右，置儀器頂部燒杯位置。儀器先不連接電極，選擇功能“mV電位計”，按下清零鍵，然后儀器連接電極并將電極侵入自來水中。此時儀器應顯示-15～-50mV左右是負值。如果數(shù)字相差太多或出現(xiàn)正值，則表示電極已壞，

應更換電極。如果顯示數(shù)字正常而故障依舊則說明電極侵入的溶液有錯，應重新配制溶液 。

用“校準溶液”校準儀器前在做如下檢查：儀器和電極斷開，關閉攪拌，按下“清零”鍵，等待清零結(jié)束。將電極浸入校準溶液中，在石灰劑量中，電極在6.0%校準溶液中儀器顯示正幾十毫伏。在14.0%校準溶液中顯示數(shù)比6.0%的顯示數(shù)大于7～10毫伏。在水泥劑量測量中，電極在3.0%校準溶液中儀器應顯示正幾十毫伏。在10.0%校準溶液中顯示數(shù)比3.0%的顯示數(shù)大10～15毫伏。在氧化鈣含量中，電極在20%校準溶液中儀器應顯示正幾十毫伏。在80%校準溶液中顯示數(shù)比20%的顯示數(shù)大15～20毫伏。

下面列舉用戶常遇到的故障現(xiàn)象：

1. 現(xiàn)象：電極在“校準溶液1”中儀器置“mV電位計”，顯示數(shù)大于正幾十毫伏，或顯示“1”，或出現(xiàn)負值。

原因：1、鈣電極脫膠或損壞。2、甘汞電池損壞。3、電極內(nèi)充液加錯。4、汞電極液面下降。

措施：原因3、4重加內(nèi)充液。原因1、2更換電極

2. 現(xiàn)象：校準后，儀器顯示數(shù)據(jù)為固定的校準溶液1或者校準溶液2的值 原因：儀器輸入頭故障信號輸不進。

措施：儀器內(nèi)部輸入接口斷線，打開機箱，將斷線焊接上。 3. 現(xiàn)象：測量和校準過程中儀器顯示不穩(wěn)定或漂移大 原因：1、空氣濕度太大。2、儀器受潮。3、電極老化。

措施：原因1、2用電吹風吹干輸入頭或打開儀器上蓋用電吹風取潮；原因3更換電極

注意事項：

1）一般一級生石灰氧化鈣含量很難達到85％，而有效鈣低于50％的石灰，如果混臺料強度能符合要求也可以使用。

2）為了使被檢測石灰樣品中的有效鈣包括在校正儀器的G0標準溶液上、下限之間，保證測試精度，建議用20％和80％CaO標準溶液校正儀器

3）CaO標準溶液的存放一定時間后，pH值下降，與石灰樣品浸提液的pH值的差值越大，導致測定結(jié)果準確度和精確度的下降。此外，考慮到工地實驗室室內(nèi)環(huán)境比正規(guī)實驗室條件略差，操作者試驗時若不能及時旋緊瓶蓋或試劑瓶口密封性不好，都會促使空氣中二氧化碳或其他物質(zhì)侵入而污染溶液。從分析化學角度看，標準溶液一般不易久放。因此，作為校正儀器用的CaO標準溶液存放時間以不超過2個月為宜。
