WX-2000型土壤自由膨脹率測定儀用途與標準：

    該儀器適用于粘土的自由膨脹率，自由膨脹率為松散的烘干土粘在水中和空氣中分別自由堆積的體積之差與在空氣中自由堆積的體積比，以百分?jǐn)?shù)表示，用以判定無結構的松散土粘在水中的膨脹特性。 本儀器符合交通部JTJ-2000標準要求。用于測定石料在液體中的膨脹率，廣泛適用于各科研單位、學校、礦山、冶金，鐵路，交通等部門。



土壤自由膨脹率測定儀主要技術參數：

1、無頸漏斗

2、量土杯

3、攪拌器

4、量表：量程5mm、精度0.001mm的千分表

5、水槽：160×160×130mm

6、試樣規格：圓柱體Φ50～60mm，高度約等于直徑 正方體邊長為50～60mm，兩端面應平行且磨平

7、外形尺寸：500×500×150mm



自由膨脹率試驗：

l、取代表性風干土樣碾碎，使其全部通過0.5mm篩。混合均勻后，取約50g放入盛土盒內，移如烘箱，在105～ll0℃溫度下烘至恒溫取出，放在干燥器內冷卻至室溫。

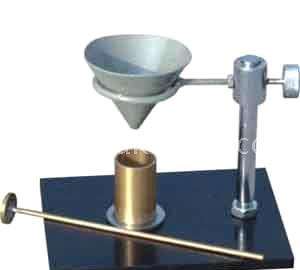

2、將無頸漏斗裝在支架上，漏斗下口對正量土杯中心，并保持距杯口l0mm距離，如圖所示。

3、從干煤器內取出土樣，用匙將土樣倒入杯中，盛滿后沿杯口刮平土面，再將量土杯中土樣倒入匙中，把量土杯按圖所示仍放在漏斗下口正中處。WX-2000型土壤自由膨脹率測定儀廠家質量好將匙中土樣一次倒入后移開漏斗，用平口刀垂直于杯口輕輕刮去多余土樣（嚴防震動），稱記杯中土質量。

4、按本規程3規定，稱取第二個試樣，進行平行測定，兩次質量差值不得大于0.1g。

5、將最筒置于試驗臺上，注入蒸餾水30mL，并加入5mL5％的分析純氯化鈉溶液，然后將土杯中的土樣倒入量簡內。

6、用攪拌器攪拌量簡內懸液，攪拌器應上至液面下至底，攪拌10次（時間約10s），取出攪拌器，將攪拌器上附著的上粒沖洗入量筒，并沖洗量筒內壁，使量筒內液面約至50ml。刻度處。

7、量筒中土樣沉積后約每隔5h記錄一次試樣體積，體積估讀全0.1 mL。讀數時要求視線與土面在同一平面上，若土面傾斜，取高低面讀數的平均值。當兩次讀書差值不大于0.2 mL時，即認為膨脹穩定。用此穩定讀數計算自由膨脹率。

8、按下列公式計算土樣的自由膨脹率： FS=V-V0／V0 X 100 式中：FS一自由膨脹率，％，計算至1％； V-土樣在量筒中膨脹穩定后的 體積，mL；   VO-量土杯容積，mL，即干土自由堆積體積。

9、使用后立即擦拭干凈，放于干燥處。
