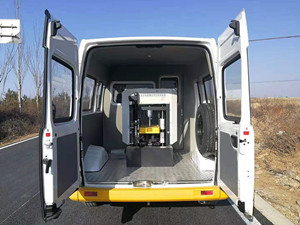

全自動車載落錘式彎沉儀
概述
該設備能夠快速準確實時的檢測出各等級公路路面的彎沉值數（FWD）、測試速度及行駛距離等指
標數據，可為交竣工驗收、預防性養護以及路面管理系統(CPMS)提供綜合高效的數據支持。
系統組成
數據采集計算機
數據采集主機系統
機械測量系統
紅外溫度測量系統
DMI距離測試系統
車載逆變電源
數據及電源連接線纜
數據采集及處理軟件
裝載車及連接裝置
性能特點
數據采集及分析軟件為全中文界面，測試過程中可實時采集、顯示并存儲彎沉指數(FWD)、路面溫度、測試速度及行駛距離等指標數據。
核心部件均為原裝進口。
系統采用一體模塊化設計，后續維護升級快捷方便簡單。
檢測數據采集可選用便攜式筆記本電腦或工業計算機。
測試數據能夠直接導入CPMS路面管理系統。
溫度、速度自動修正。
采用高精度地震檢波傳感器，與貝克曼梁有良好的線性關系。
采用全自動智能控制技術，實現了“一鍵式”操作。只需一人即在裝載車上進行全部操作。
采用高性能UPS電池，連續使用時間48小時以上。
可全天候不間斷進行檢測工作。（冰雪、積水、大霧天氣除外）
檢測技術指標符合國家路面驗收與養護標準規范：）《公路工程質量檢驗評定標準》（JTG F80/1－2004、《公路技術狀況評定標準》（JTG H20－2007）和《公路路基路面現場測試規程》（JTG E60-2008）
技術指標
|
序號
|
設備或配置名稱
|
規格參數
|
|
|
落錘系統質量
|
450kg
|
|
1.1
|
提錘方式
|
液壓提錘
|
|
1.2
|
單點測試時間
|
25～30s
|
|
1.3
|
彎沉傳感器類型
|
磁電式速度傳感器（Sensor品牌）
|
|
1.4
|
彎沉量程
|
-2500μm～+2500μm
|
|
1.5
|
彎沉傳感器個數
|
1,5,7可選
|
|
1.6
|
彎沉測試精度
|
優于2％
|
|
1.7
|
彎沉分辨率
|
0.1μm
|
|
1.8
|
荷載傳感器類型
|
應變式測力傳感器
|
|
1.9
|
最大荷載
|
150kN（可擴充至250kN）
|
|
1.10
|
荷載量程
|
12～150kN
|
|
1.11
|
荷載脈沖形狀
|
半正弦波
|
|
1.12
|
荷載測試精度
|
優于2%
|
|
1.13
|
荷載分辨率
|
0.1kN，1kPa
|
|
1.14
|
溫度傳感器類型
|
鉑電阻/紅外
|
|
1.15
|
溫度量程
|
-50～100℃
|
|
1.16
|
溫度測量精度
|
0.5%
|
|
1.17
|
溫度分辨率
|
0.1℃
|
|
1.18
|
DMI測量精度
|
0.1%
|
|
1.19
|
DMI分辨率
|
0.1m
|
|
1.20
|
GPS定位精度
|
水平±1米內
|
|
1.21
|
自平衡系統
|
保證落錘系統上升、下降的平衡
|
|
1.22
|
GPS定位精度
|
水平±1米內
|
|
1.23
|
|
|
|
1.24
|
自平衡系統
|
保證落錘系統上升、下降的平衡
|
